מיזוג אוויר יכול להשתלב עם העיצוב שלך // מאמר מקצועי ע"י רון צאודרר

בואו נפתח ונאמר שמבחינת האדריכלים והמעצבים נושא מיזוג האוויר מצריך לא מעט תאומים ,רכזתי את כל הנושאים הדרושים תאום והתייחסות הקשורים לנראות העיצובית של חללים ושלמיזוג האוויר יש נגיעה והשפעה .

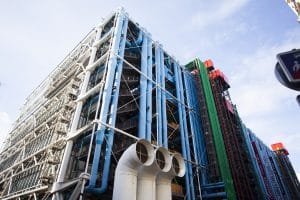

למעט פרויקטים שמדגישים את המיזוג כחלק מהעיצוב .כגון מערכות חשופות שמותאמות בתפיסה לעצוב מתועש . דוגמא בולטת לפרויקט שיצר בז עולמי הינו כמובן מרכז ז'ורז' פופומפידו (בצרפתית : Centre Georges-Pompidou)



כמובן שזאת דוגמה קיצונית לשימוש בתשתית מערכות לעיצוב כולל של הפרויקט השכיח יותר הוא שימוש במשרדים ובמבני ציבור.

בעיצוב מובלט שכזה למערכות מיזוג או אוורור ,יותר קל למתכנן המיזוג והמעצב לשלב את המערכות הרי זה כל העניין

אבל מה לעשות סגנונות העיצוב והאדריכלות הם לא רק מתועש או הייטקיסטי וכאן כמובן מיזוג האוויר הוא לא חלק שאמור להשפיע על העיצוב או במילים פשוטות להיות לב העניין.

  • אז אם מתעלמים מהתכנון הטכני, שיטת המיזוג , הספקים, נ .חשמל ניקוז גדלים….(שכל תכנון חייב להכיל) הרי נשאר האתגר להשתלב בסגנון העיצובי .
  • אז מה הם הדברים שמיזוג אוויר משפיע באדריכלות ועיצוב פנים ?
  • הנמכת תקרות
  • עיבוי קירות
  • תכנון מעברים בשלד הבניין
  • שילוב בנגרות או באלמנטים מתוכננים
  • פתחי שרות
  • מפזר אוויר (תריס / גריל אספקת אוויר מ.א.ת מ.א.ק)
  • אוויר חוזר (תריס / גריל אוויר חוזר ת.א.ח)
  • מיקום מעבים (יח׳ חוץ)
  • פיקוד ובקרה

הנמכות תקרה

מיזוג האוויר הינה המערכת האלקטרו מכנית שתופסת הכי הרבה נפח במבנה ולכן המקום הנפוץ והמתבקש ביותר להקצות הינו הנמכת תקרה .
היתרון – לא תופס שטח רצפה וקל ליישום .
חיסרון – מצוקת גובה .הרי לא תכננו חלל עם גובה של 3 מ׳ על מנת להנמיכו . בבניה רוויה מצוקת הגובה בדרך כלל גבוהה
יותר .

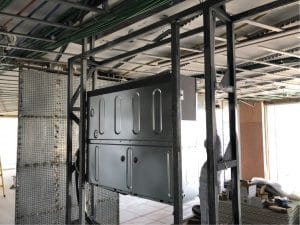

עיבוי קירות

עיבוי קיר בכל צורה או חומר על מנת לייצור מקום ליח׳ מיזוג האוויר / תעלות הולכת אוויר.
יתרון – משאיר את התקרה חופשיה מהנמכות מיותרות ונקייה מפתחים לאוויר ושרות.
חיסרון – תופס שטח רצפה (היח׳ הקטנה ביותר תופסת שטח של 0.25 מ״ר ועד ליח׳ של 0.75 מ״ר)

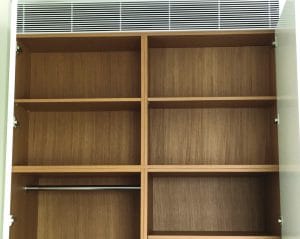

שילוב בנגרות או באלמנטים מתוכננים

שילוב (מאיידים) יח׳ פנים תעלות ומפזרים בנגרות. כגון ארונות ספריות שולחנות. או אלמנטים היוצרים נפח מספיק וגישה ליח׳ מיזוג האוויר שמתבצעים מכל חומר או צורה .
יתרון – ניצול אלמנטים שמתוכננים גם ככה לשימוש כמקום המכיל את המיזוג .
חיסרון – מגבילים את חופש התכנון של האלמנטים גישה לשרות, מפזרי אוויר וכמובן תופסים נפח
לכו ותורידו לגברת שטח אכסון…

תכנון מעברים בשלד הבניין

אפשרות נוספת לתכנון ומיקום יח״ המאייד הינה בחלל סמוך או במפלס אחר כגון גג ,מרתף…. ולהוליך את האוויר המסופק והחוזר ע״י תעלות שחוצות קירות קורות תקרות ורצפות.
יתרון – העברת מיקום היח״ לחלל שיכול להכיל את יחידת המיזוג . שליטה על רמת הרעש בחלל הממוזג וגישה לשרות ללא צורך להכנס לחלל הממוזג.
חיסרון- מצריך תכנון מיזוג אוויר וקונסטרוקציה בשלב ראשוני של התוכניות. ולפעמים לא מתאפשר בבנייה כימת.

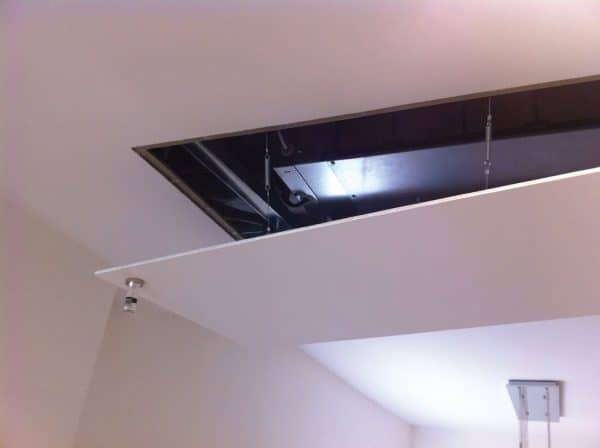

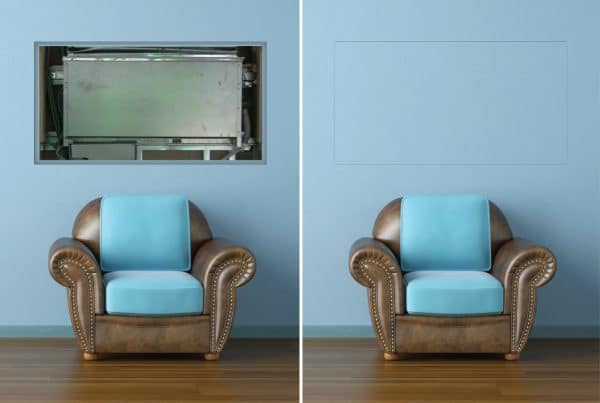

פתחי שירות

פתח שרות הינו כל שיטה נוחה להגיע ליח המיזוג ולטפל בא באופן קבוע כגון ניקוי פילטר. ככל שהדרישה העיצובית ליח׳ מוסתרות גדלה .
בהתאם גדלה הדרישה לפתרונות שלא מפריעים לאיכות הגימור שאנו מצפים . וישארו כך לאורך שנים .
יתרון – פתח שמאפשר גישה פשוטה ובגודל נכון הינו ערובה לכך שמיזוג האוויר יהיה גם מתוחזק נכון .
חיסרון – כרגיל מי רוצה לראות אותו ? אבל כמו שלא מתכננים ארון ללא פתיחה כך לא מסתירים יח' מיזוג אוויר ללא גישה .(רוב התקרות האקוסטיות אינם בנויות לפתיחה חוזרת ורק ע״י בעל מקצוע)

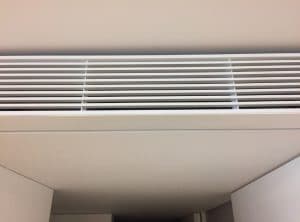

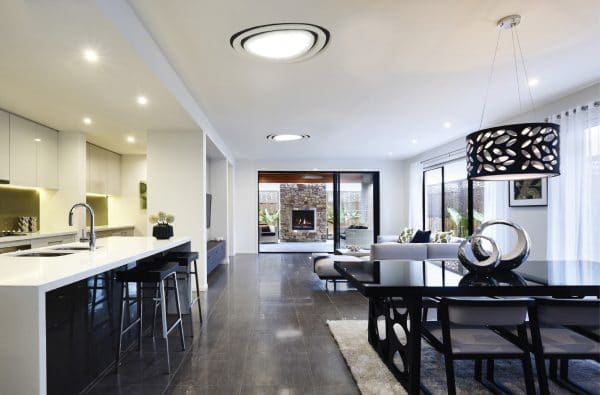

מפזרי אויר

כימים מפזרי אוויר לשימושים שונים תקרות גבוהות, תקרות נמוכות, קיריים, רצפתיים, גטים ….
עולם שנשאר במשך שנים רבות חסר התייחסות עיצובית וטכנולוגית עד לאחרונה. כיום שניתן התיחסות לכל פרט וגמרים בחלל אי אפשר להתעלם מנוכחות מפזרי האוויר בכל חדר .אפשר להשיג כיום מפזרי אוויר מחומרים ועיצובים שונים, אקוסטיים ,משלבי תאורה , משולבי תקרות גבס מפזרי אוויר שאינם מזיעים גם באזורי החוף עם לחות גבוהה.(מחלה נפוצה בפני עצמה) בחירה נכונה של המפזר יכולה להשתלב היטב עם סגנון העיצוב ואף לא להיות נוכחת ,מפזר את האוויר בצורה אחידה בחלל ללא אזורים מתים וללא משב אוויר ישיר שלא ניתן לוויסות.

מעבים
מעבים (יח המנוע ,מדחס, יח החוץ)
ישנם שיטות שונות לשחרור החם ממעבים כגון מים ,אוויר, גאותרמית… השכיחה כיום הינה קירור אוויר. מיקום המעבים חייב לקחת מספר גורמים. נראות, רעש ,גישה לטיפול, ותנאי עבודה ללא חסימה של כניסת אוויר ויצאת אוויר.
מיקום המעבים יכול להיות בכל מקום כאשר רצוי לא להרחיק מעבר לנדרש .גג, גינה, חצר אנגלית ,חנייה, הטמעה עם מפלס הגינה …..
חשיבות למיקום המעבה היא קריטית להצלחת התכנון מניעת רעש, גישה נכונה, ונראות שיכולה להרוס כל חזית שהשקעתם בתוצאה שלה .
לדוגמה מיקום מעבה על הגג שנצפה מחזית הבית.

פיקוד ובקרה

למעשה מבחינת נראות בנושא פיקוד ובקרה מדובר על מה שרואים או לא על הקיר .
היום בעידן ה iot בית חכם /בקרת מבנה, ניתן להוריד או לשנות את הבקרה המסורתית ולשלבה היטב במתגים או הבקרים שנבחרו באותו חלל.
לשלוט על המיזוג מכל מחשב או טלפון חכם.
נושא מיקום רגשי הטמפ׳ הינו קריטי לתפעול נכון ומתן הרגשת נוחות.
